Ehilà! In qualità di fornitore di motori elettrici IE3, sono davvero entusiasta di parlare dei progetti dei rotori dei motori elettrici IE3. Quindi, tuffiamoci subito!
Innanzitutto, cosa sono esattamente i motori elettrici IE3? Bene, sono motori ad alta efficienza che soddisfano gli standard della classe di efficienza energetica IE3. Questi motori sono progettati per risparmiare energia e ridurre i costi operativi, rendendoli una scelta popolare in vari settori. E il design del rotore gioca un ruolo cruciale nel raggiungimento di questa elevata efficienza.
Scoiattolo - Rotori a gabbia
Uno dei design del rotore più comuni nei motori elettrici IE3 è il rotore a gabbia di scoiattolo. Si chiama così perché somiglia un po' alla gabbia di uno scoiattolo! La struttura è relativamente semplice. È costituito da un nucleo laminato costituito da sottili lamiere di acciaio. Questi fogli sono impilati insieme per ridurre le perdite di correnti parassite.
In un rotore a gabbia di scoiattolo, ci sono barre conduttrici posizionate in fessure attorno alla periferia del nucleo. Queste barre sono solitamente realizzate in rame o alluminio. Alle estremità delle barre sono presenti degli anelli di cortocircuito che collegano tra loro tutte le barre. Quando lo statore del motore crea un campo magnetico rotante, il flusso magnetico attraversa le barre conduttrici del rotore. Ciò induce una forza elettromotrice (EMF) nelle barre secondo la legge di Faraday sull'induzione elettromagnetica.
La forza elettromotrice indotta fa sì che una corrente scorra nelle barre e questa corrente interagisce con il campo magnetico rotante dello statore. Di conseguenza, viene prodotta una coppia che fa ruotare il rotore. La semplicità del design del rotore a gabbia di scoiattolo lo rende molto affidabile e facile da produrre. Inoltre, richiede poca manutenzione, il che rappresenta un grande vantaggio per le applicazioni industriali.
La scelta dei materiali per le barre conduttrici può avere un impatto significativo sulle prestazioni del motore. Il rame ha una conduttività elettrica migliore dell’alluminio. Pertanto, i motori con rotori a gabbia di scoiattolo in rame hanno generalmente un'efficienza maggiore e prestazioni migliori. Tuttavia, il rame è più costoso dell’alluminio. Pertanto, i produttori devono bilanciare i requisiti di costo e prestazioni quando scelgono il materiale per le barre.
Rotori avvolti
Un altro tipo di design del rotore utilizzato in alcuni motori elettrici IE3 è il rotore avvolto. A differenza del rotore a gabbia di scoiattolo, il rotore avvolto ha una serie di avvolgimenti isolati invece di barre conduttrici. Questi avvolgimenti sono collegati agli anelli collettori sull'albero del rotore.
Il vantaggio principale di un rotore avvolto è che i resistori esterni possono essere collegati agli anelli collettori tramite spazzole. Regolando il valore di questi resistori esterni, possiamo controllare la corrente del rotore e, di conseguenza, la coppia e la velocità del motore. Ciò rende i motori a rotore avvolto molto adatti per applicazioni in cui sono richieste velocità variabile e coppia di avviamento elevata, come nelle gru e negli ascensori.
Tuttavia, i motori a rotore avvolto presentano anche alcuni inconvenienti. Gli anelli collettori e le spazzole aggiungono complessità al design del motore e richiedono maggiore manutenzione. Con il passare del tempo le spazzole possono usurarsi e gli anelli collettori possono danneggiarsi. Ciò può comportare una riduzione delle prestazioni del motore e un aumento dei tempi di fermo.
Confronto tra Scoiattolo - Gabbia e Rotori Avvolti
Quando si tratta di scegliere tra rotori a gabbia di scoiattolo e rotori avvolti per motori elettrici IE3, ci sono diversi fattori da considerare.
In termini di efficienza, i rotori a gabbia di scoiattolo sono generalmente più efficienti in condizioni operative normali. Il loro design semplice riduce le perdite dovute a correnti parassite e isteresi. D'altro canto, i motori a rotore avvolto possono essere regolati per fornire prestazioni migliori a basse velocità aggiungendo resistenza esterna, ma ciò comporta un aumento delle perdite.
L'affidabilità è un altro fattore importante. I rotori a gabbia di scoiattolo sono più affidabili perché hanno meno parti mobili rispetto ai rotori avvolti. Non sono presenti spazzole o anelli collettori soggetti a usura, il che significa minore manutenzione e maggiore durata.
Anche il costo è una considerazione. I rotori a gabbia di scoiattolo sono più economici da produrre grazie al loro design semplice. I motori a rotore avvolto, invece, sono più costosi a causa dei componenti aggiuntivi come collettori rotanti e spazzole.
Impatto della progettazione del rotore sulle prestazioni del motore IE3
Il design del rotore ha un enorme impatto sulle prestazioni complessive dei motori elettrici IE3. Un rotore ben progettato può migliorare l'efficienza del motore, il fattore di potenza e la coppia di avviamento.
Ad esempio, un rotore a gabbia di scoiattolo di dimensioni e forma adeguate può ridurre la resistenza del rotore e la reattanza di dispersione. Ciò porta ad un fattore di potenza più elevato e ad una migliore efficienza. Anche le proprietà magnetiche del rotore giocano un ruolo. Utilizzando acciaio laminato di alta qualità nel nucleo, possiamo ridurre al minimo l'isteresi e le perdite per correnti parassite, migliorando ulteriormente l'efficienza del motore.
Nel caso di rotori avvolti, la possibilità di regolare la resistenza esterna consente un migliore controllo della coppia di spunto. Ciò è particolarmente importante nelle applicazioni in cui il motore deve avviarsi sotto carichi pesanti.
Altre considerazioni sulla progettazione del rotore
Oltre ai design di base a gabbia di scoiattolo e rotore avvolto, ci sono altri fattori da considerare nella progettazione del rotore per i motori elettrici IE3.
La ventilazione del rotore è fondamentale. Una corretta ventilazione aiuta a dissipare il calore generato durante il funzionamento. Ciò impedisce il surriscaldamento del motore, riducendone l'efficienza e la durata. Alcuni rotori sono progettati con canali di ventilazione o alette per migliorare la circolazione dell'aria.
Anche l'equilibrio del rotore è importante. Un rotore sbilanciato può causare vibrazioni, che possono portare all'usura meccanica del motore e delle altre apparecchiature collegate. I produttori utilizzano tecniche avanzate per garantire che il rotore sia ben bilanciato durante il processo di produzione.
Prodotti correlati

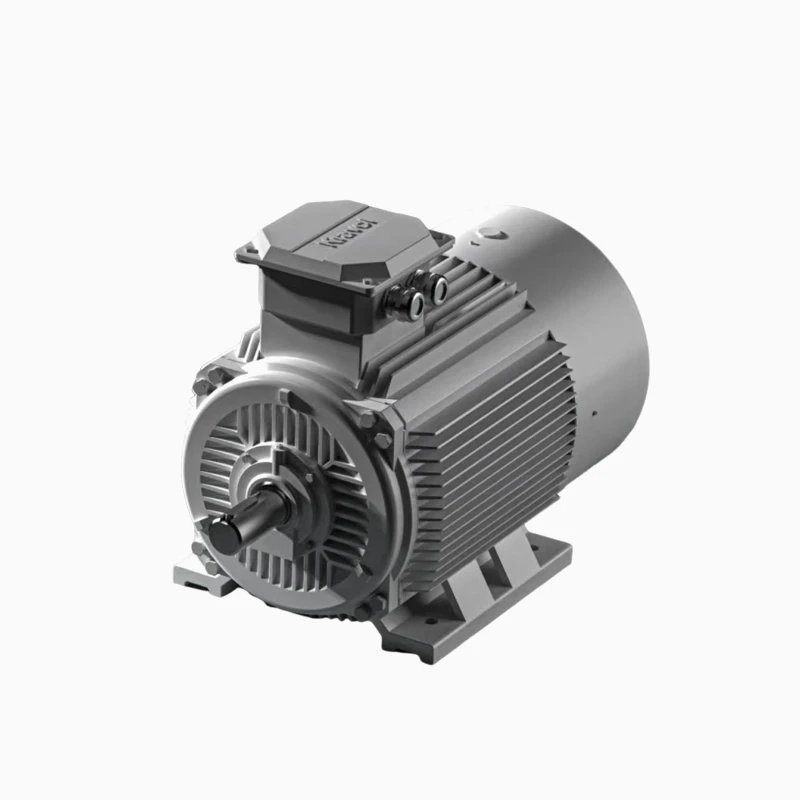

Se sei interessato ad altri tipi di motori, offriamo ancheMotore elettrico IE4, che ha un'efficienza energetica ancora più elevata rispetto ai motori IE3. E per chi cerca un'opzione più tradizionale, la nostraMotore trifase IE1è una scelta affidabile. Abbiamo ancheMotore trifase in ghisa, noto per la sua durata e robustezza.
Conclusione
In conclusione, il design del rotore dei motori elettrici IE3 è un aspetto critico che influisce sulle prestazioni, sull'efficienza e sull'affidabilità del motore. Che si tratti del semplice e affidabile rotore a gabbia di scoiattolo o del rotore avvolto più regolabile, ciascun modello presenta vantaggi specifici ed è adatto a diverse applicazioni.
Se cerchi motori elettrici IE3 o hai domande sulla progettazione dei rotori, non esitare a contattarci e avviare una discussione sull'approvvigionamento. Siamo qui per aiutarti a trovare il motore perfetto per le tue esigenze specifiche!
Riferimenti
- Chapman, SJ (2012). Fondamenti di macchine elettriche. McGraw-Hill.
- Fitzgerald, AE, Kingsley Jr, C. e Umans, SD (2003). Macchinari elettrici. McGraw-Hill.
